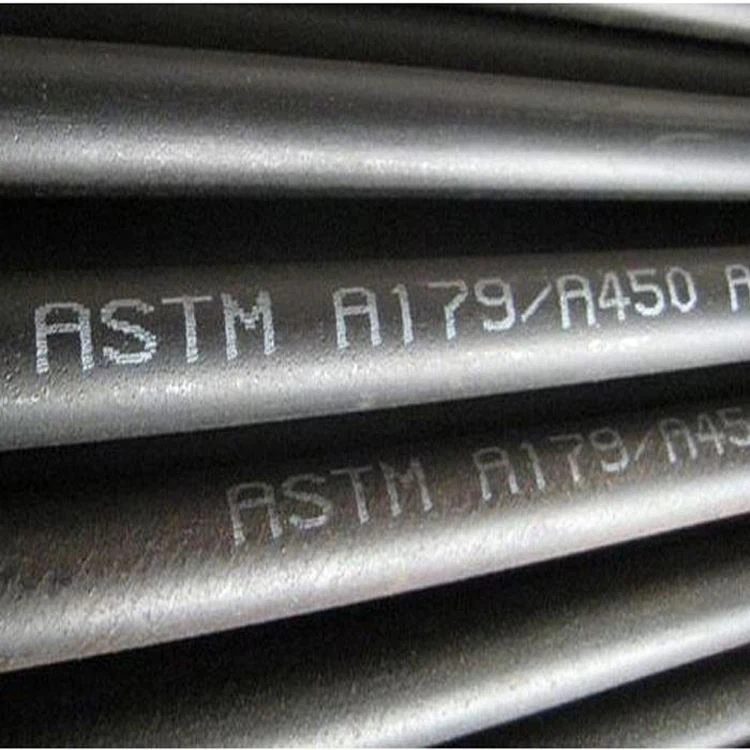

A179 / TUBO INTERCAMBIADOR DE CALOR SA179


ASTM A179 (también conocido como ASME SA179) es una especificación estándar para tubos de condensadores y intercambiadores de calor de acero con bajo contenido de carbono y estirados en frío sin costura. Estos tubos están diseñados para su uso en intercambiadores de calor., condensadores, y otras aplicaciones de transferencia de calor donde la temperatura de funcionamiento oscila entre -20 °F y 450 °F (-29°C a 232°C). ASTM A179/ASMESA179 tubos intercambiadores de calor Son ampliamente utilizados en industrias como HVAC., plantas de energía, petroquímico, y procesamiento químico.

Fabricar:Proceso fluido ,dibujado en frio.
espesor de pared(peso): 2.0 milímetro——12,7 milímetro.
Diámetro externo (DE): 12.7milímetro——76,2 milímetro

Algunas características clave de los tubos intercambiadores de calor ASTM A179/ASME SA179 incluyen:

Construcción sin costuras: Los tubos son estirados en frío y sin costuras., lo que garantiza la uniformidad en el espesor de la pared y propiedades mecánicas mejoradas.
Bajo contenido de carbono: El acero con bajo contenido de carbono utilizado en estos tubos proporciona una buena propiedades de transferencia de calor y resistencia a la oxidación a altas temperaturas.
Precisión dimensional: Los tubos se fabrican con estrictas tolerancias dimensionales, asegurando un ajuste adecuado intercambiador de calor y aplicaciones de condensadores.
Acabado de la superficie: Los tubos tienen una superficie interna lisa que reduce la fricción y promueve una transferencia de calor eficiente..
Amplia gama de tamaños: Los tubos intercambiadores de calor ASTM A179/ASME SA179 están disponibles en varios diámetros exteriores., espesores de pared, y longitudes para adaptarse a diferentes requisitos de transferencia de calor.

Algunas aplicaciones comunes de los tubos intercambiadores de calor ASTM A179/ASME SA179 son:

Intercambiadores de calor en centrales eléctricas.
Condensadores en sistemas de aire acondicionado.
Tubos evaporadores en sistemas de refrigeración.
Equipos de transferencia de calor en industrias químicas y petroquímicas.

Para garantizar la calidad y el rendimiento de los tubos intercambiadores de calor ASTM A179/ASME SA179., se someten a varias pruebas, incluido prueba hidrostática, prueba de aplanamiento, prueba de quema, y pruebas no destructivas como prueba de corrientes parásitas, Prueba de ultrasonido, y pruebas radiológicas. Al seleccionar e instalar estos tubos en su proyecto, Es fundamental trabajar con un ingeniero o un profesional que pueda guiarlo en la selección correcta del material., prácticas de instalación, y el cumplimiento de las normas pertinentes estándares de seguridad y regulaciones.

ASTM A179,ASMESA179 Especificación del tubo sin costura:

DE (milímetros)

Espesor de pared(milímetros)

2.5

3.5

4.5

6.5-7

7.5-8

8.5-9

9.5-10

Φ25-Φ28

●

F32

●

Φ34-Φ36

●

F38

●

Φ40

●

F42

●

F45

●

Φ48-Φ60

●

Φ63.5

●

Φ68-Φ73

●

F76

●

Fabricar
Los tubos de acero ASTM A179, ASME SA179 se fabrican mediante un proceso sin costura y se estirarán en frío..

Tratamiento térmico de ASTM A179, ASME SA179
Los tubos de acero ASTM A179, ASME SA179 se tratan térmicamente después del pase final de estirado en frío a una temperatura de 1200 °F. [650°C] o mas alto.

Composición química de tubos de condensador y intercambiador de calor sin costura ASTM A179, ASME SA179

Material	Composición química(%)
Material	C	Y	Minnesota	PAG	S
ASTM A179	0.06-0.18	≤ 0.25	0.27-0.63	≤0,035	≤0,035

Propiedades mecánicas de los tubos de condensador y intercambiador de calor sin costura ASTM A179, ASME SA179

Calificación	ASTM A179
Resistencia a la tracción(MPa)	≥325
Fuerza de producción(MPa)	≥180
Alargamiento,%	≥35
Dureza, HRB	≤72

Nota —Están disponibles tubos de menor diámetro exterior y con una pared más delgada que la indicada en esta especificación.. Los requisitos de propiedades mecánicas no se aplican a tubos más pequeños que 1/8 en. [3.2 milímetros] de diámetro exterior o con un espesor de pared inferior 0.015 en. [0.4 milímetros].

Las tolerancias dimensionales de los tubos de condensador y intercambiador de calor sin costura ASTM A179, ASME SA179

Tolerancias de espesor de pared

Afuera Diámetro, en. [milímetros]	Espesor de pared, %
	0.095[2.4] Y debajo		Encima 0.095 a 0.150 [2.4 a 3.8], incluido		Encima 0.150 a 0.180 [3.8 a 4.6], incluido		Encima 0.180,[4.6]
	Encima	Bajo	Encima	Bajo	Encima	Bajo	Encima	Bajo
Sin costura, Tubos acabados en frío
	Encima				Bajo
1 1 ⁄ 2 [38.1] Y debajo	20				0
Encima 1 1 ⁄ 2 [38.1]	22				0

Tolerancias del diámetro exterior

Diámetro exterior,en. [milímetros]	Variaciones permitidas, en. [milímetros]
Diámetro exterior,en. [milímetros]	Encima	Bajo
Bajo 1 [25.4]	0.004 [0.1]	0.004 [0.1]
1 a 1 1 ⁄ 2 [25.4 a 38.1], incluido	0.006 [0.15]	0.006 [0.15]
Encima 1 1 ⁄ 2 a 2 [38.1 a 50.8], excluido	0.008 [0.2]	0.008 [0.2]
2 a 2 1 ⁄ 2 [50.8 a 63.5], excluido	0.010 [0.25]	0.010 [0.25]
2 1 ⁄ 2 a 3 [63.5 a 76.2], excluido	0.012 [0.3]	0.012 [0.3]
3 a 4 [76.2 a 101.6], incluido	0.015 [0.38]	0.015 [0.38]
Encima 4 a 7 1 ⁄ 2 [101.6 a 190.5], incluido	0.015 [0.38]	0.025 [0.64]
Encima 7 1 ⁄ 2 a 9 [190.5 a 228.6], incluido	0.015 [0.38]	0.045 [1.14]

Tolerancias de longitud

Método de Fabricar	Afuera Diámetro, en. [milímetros]	Largo del corte,en. [milímetros]
Método de Fabricar	Afuera Diámetro, en. [milímetros]	Encima	Bajo
Sin costura, acabado en frio	Bajo 2 [50.8]	1 ⁄ 8 [3]	0 [0]
	2 [50.8] y más	3 ⁄ 16 [5]	0 [0]
	2 [50.8] y más	3 ⁄ 16 [5]	0 [0]

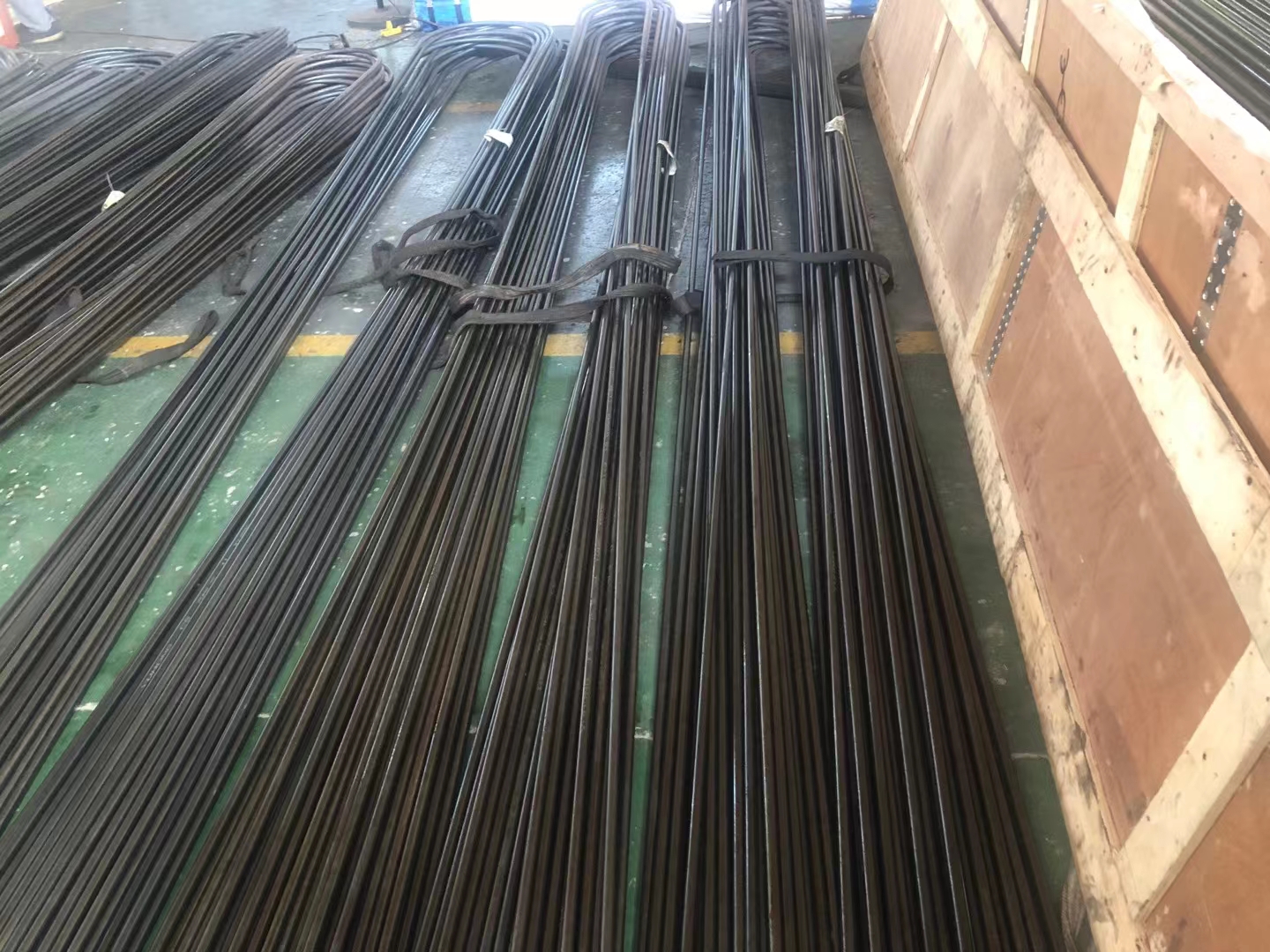

Tolerancias de fabricación en U

Artículo	Condición (cuando)	tolerancia
	Radio de curvatura nominal ≤ 2 x diámetro exterior nominal	Menos que o igual a 12%
Ovalidad	2 x diámetro exterior nominal < Radio de curvatura nominal ≤ 4 x diámetro exterior nominal	Menos que o igual a 10%
	Radio de curvatura nominal > 4 x diámetro exterior nominal	Menos que o igual a 5%
	Radio de curvatura nominal ≤ 2 x diámetro exterior nominal	0.75 x pared nominal
Espesor mínimo de pared	2 x diámetro exterior nominal < Radio de curvatura nominal ≤ 4 x diámetro exterior nominal	0.8 x pared nominal
	Radio de curvatura nominal > 4 x diámetro exterior nominal	0.9 x pared nominal
	Radio de curvatura nominal ≤ 8″ (200milímetros)	+/-3/64″(1milímetros)
Radio de curvatura	8″ (200milímetros) < Radio de curvatura nominal ≤ 16″ (400milímetros)	+/-1/16″(1milímetros)
	Radio de curvatura nominal >16″ (400milímetros)	+/-5/64″(1milímetros)
Desorden entre las piernas		Máximo 1/16″(1.5milímetros)
Adelgazamiento de la pared del área de flexión		máx. 17%
Diferencia entre longitudes de piernas en los extremos.	Longitud de pierna ≤ 16′ (4.88metro)	+1/8″(3milímetros)
Diferencia entre longitudes de piernas en los extremos.	Longitud de las piernas > 16′ (4.88metro)	+3/16″(5milímetros)
Desviación del plano de curvatura		≤ 3/16″(1.5milímetros)
Aplanamiento en curva		≤ 10% diámetro nominal
Longitud de pierna recta	≤5m	+1/8″(3milímetros)
Longitud de pierna recta	>5metro	+3/16(5milímetros)
Longitud total del tubo incluido el radio	≤6m	+3/16(5milímetros)
Longitud total del tubo incluido el radio	>6metro	+5/16″(8milímetros)

SA-450/SA-450M

DE y (milímetros)	+	–	peso en (milímetros)	+	–
<1(25.4)	0.10	0.10	≤1,1/2(38.1)	20%	0
1∼1,1/2(25.4∼38,1)	0.15	0.15	>1.1/2(38.1)	22%	0
>1.1/2∼<2(38.1∼50,8)	0.20	0.20
2∼<2.1/2(50.8∼63,5)	0.25	0.25
2.1/2∼<3(63.5∼76,2)	0.30	0.30
3∼4(76.2∼101,6)	0.38	0.38
>4∼7,1/2(101.6∼190,5)	0.38	0.64
>7.1/2∼9(190.5∼228,6)	0.38	1.14

Clasificación de temperatura de presión

NPS (en)	Diámetro exterior (en)	Lista de tuberías ASTM A106 Grado B
		SCH 10	SCH 20	SCH 30	HORAS DE ESCUELA	SCH 40	SCH 60	SCH XS	SCH 80	SCH 100	SCH 120	SCH 140	SCH 160	SCH XXS
		Espesor de pared (en)
1/8	0.405				0.068	0.068		0.095	0.095
1/4	0.540				0.088	0.088		0.119	0.119
3/8	0.675				0.091	0.091		0.126	0.126
1/2	0.840				0.109	0.109		0.147	0.147				0.187	0.294
3/4	1.050				0.113	0.113		0.154	0.154				0.219	0.308
1	1.315				0.133	0.133		0.179	0.179				0.250	0.358
1 1/4	1.660				0.140	0.140		0.191	0.191				0.250	0.382
1 1/2	1.900				0.145	0.145		0.200	0.200				0.281	0.400
2	2.375				0.154	0.154		0.218	0.218				0.344	0.436
2 1/2	2.875				0.203	0.203		0.276	0.276				0.375	0.552
3	3.500				0.216	0.216		0.300	0.300				0.438	0.600
3 1/2	4.000				0.226	0.226		0.318	0.318
4	4.500				0.237	0.237		0.337	0.337		0.438		0.531	0.674
5	5.563				0.258	0.258		0.375	0.375		0.500		0.625	0.750
6	6.625				0.280	0.280		0.432	0.432		0.562		0.719	0.864
8	8.625		0.250	0.277	0.322	0.322	0.406	0.500	0.500	0.594	0.719	0.812	0.906	0.875
10	10.750		0.250	0.307	0.365	0.365	0.500	0.500	0.594	0.719	0.844	1.000	1.125	1.000
12	12.750		0.250	0.330	0.375	0.406	0.562	0.500	0.688	0.844	1.000	1.125	1.312	1.000
14	14.000	0.250	0.312	0.375	0.375	0.438	0.594	0.500	0.750	0.938	1.094	1.250	1.406
16	16.000	0.250	0.312	0.375	0.375	0.500	0.656	0.500	0.844	1.031	1.219	1.438	1.594
18	18.000	0.250	0.312	0.438	0.375	0.562	0.750	0.500	0.938	1.156	1.375	1.562	1.781
20	20.000	0.250	0.375	0.500	0.375	0.594	0.812	0.500	1.031	1.281	1.500	1.750	1.969
22	22.000	0.250	0.375	0.500	0.375		0.875	0.500	1.125	1.375	1.625	1.875	2.125
24	24.000	0.250	0.375	0.562	0.375	0.688	0.969	0.500	1.219	1.531	1.812	2.062	2.344
30	30.000	0.312	0.500	0.625	0.375			0.500
32	32.000	0.312	0.500	0.625	0.375	0.688
34	34.000	0.312	0.500	0.625	0.375	0.688
36	36.000	0.312	0.500	0.625	0.375	0.750
42	42.000		0.500	0.625	0.375	0.750

¿Cuáles son las ventajas de utilizar tubos intercambiadores de calor ASTM A179/ASME SA179 sobre otros materiales??

Los tubos intercambiadores de calor ASTM A179/ASME SA179 ofrecen varias ventajas sobre otros materiales en aplicaciones de intercambiadores de calor y condensadores.. Algunos de estos beneficios incluyen:

Excelentes propiedades de transferencia de calor.: El acero con bajo contenido de carbono utilizado en los tubos ASTM A179/ASME SA179 tiene buena conductividad térmica., lo que permite una transferencia de calor eficiente entre el fluido dentro del tubo y el entorno circundante..

Alta resistencia a la corrosión: La composición de acero con bajo contenido de carbono de estos tubos proporciona resistencia a la oxidación y la corrosión a altas temperaturas., haciéndolos adecuados para diversas aplicaciones industriales donde los ambientes corrosivos son comunes.

Construcción sin costuras: Los tubos ASTM A179/ASME SA179 son estirados en frío y sin costuras., asegurando un espesor de pared uniforme y propiedades mecánicas mejoradas. Esta construcción sin costuras reduce el riesgo de fugas y mejora la resistencia y durabilidad generales del tubo..

Precisión dimensional: Estos tubos se fabrican con estrictas tolerancias dimensionales., Garantizar un ajuste adecuado en aplicaciones de intercambiadores de calor y condensadores.. Esta precisión ayuda a prevenir fugas y garantiza una transferencia de calor eficiente..

Económico: Acero bajo en carbono, como el utilizado en los tubos ASTM A179/ASME SA179, Generalmente es más rentable que otros materiales como el acero inoxidable o los aceros de alta aleación.. Esto los convierte en una opción atractiva para proyectos con restricciones presupuestarias..

Facilidad de fabricación: Es relativamente fácil trabajar con el acero con bajo contenido de carbono utilizado en estos tubos., permitiendo procesos de fabricación convenientes como el doblado, soldadura, y abocardado sin comprometer las propiedades del material.

Amplia gama de tamaños: Los tubos intercambiadores de calor ASTM A179/ASME SA179 están disponibles en varios diámetros exteriores., espesores de pared, y longitudes, haciéndolos adecuados para una amplia gama de aplicaciones y acomodando diferentes requisitos de transferencia de calor.

A pesar de estas ventajas, Es esencial consultar con un ingeniero o un profesional al seleccionar el material adecuado para su aplicación de intercambiador de calor o condensador.. Factores como la temperatura de funcionamiento., presión, ambiente corrosivo, y se deben tener en cuenta estándares industriales específicos al elegir el material adecuado.
