Двойная защита: Разработка устойчивости антикоррозионных труб 3LPE для трансмиссионных систем API 5L



Современная энергетическая инфраструктура, полагаются на обширные сети трубопроводов для транспортировки углеводородов под высоким давлением через разнообразные и часто враждебные местности., требует бескомпромиссного сочетания механической прочности и устойчивости к воздействию окружающей среды.. Голая стальная труба, какой бы сильной ни была его металлургия, мгновенно становится уязвимым для сложной электрохимической и физической деградации, свойственной почвенной среде.. Эта необходимость защиты приводит к появлению одного из наиболее важных продуктов в секторе передачи электроэнергии.: тот 3ЛПЭ Антикоррозионная труба, основан на прочной структурной целостности Линейная труба API 5L, обычно указывается в соответствии со строгими стандартами PSL2 (Уровень спецификации продукта 2) и изготовлены с использованием высокоэффективных ДХО (Двойная случайная длина) разделы. Этот компонент представляет собой систему, где высокопрочный стальной сердечник тщательно бронирован трехслойной полимерной оболочкой, рассчитанной на десятилетия непоколебимой службы под землей..

Конструкция трубы 3LPE API 5L является свидетельством расчетливой инженерной мысли: это конструкция, предназначенная для выдерживания высокого внутреннего давления и одновременного управления сложными внешними угрозами электрохимической коррозии., бактериальная атака, попадание влаги, и острые механические напряжения, вызванные обращением с, транспорт, и засыпка траншеи. Выбор материала PSL2 вместо материала PSL1 является сознательной стратегией снижения риска., обеспечение повышенной прочности и предсказуемой свариваемости, необходимых для изделий большого диаметра., трубопроводы с серьезными последствиями. Чтобы понять этот продукт, нужно одновременно разобраться в металлургии высокопрочных материалов., низколегированный (HSLA) сталь и полимерная наука многослойного покрытия, признавая, что долгосрочная надежность трубопровода зависит от идеального взаимодействия между этими двумя разными, но неразделимыми материалами..

1. Основной императив: Защита структурного ядра трубопровода



Стратегический выбор трубопроводной трубы API 5L в качестве основы для покрытия 3LPE продиктован экстремальными условиями эксплуатации современных трубопроводов.. Трубопроводы работают под высоким внутренним давлением. (часто превышающий $10 \текст{ МПа}$) и подвергаются внешним статическим нагрузкам (стресс почвы) и динамические нагрузки (тепловое расширение и сжатие). Неудача в таких условиях является катастрофической., приводит к огромным экономическим потерям и экологической катастрофе..

API 5Л: Стандарт качества трубопроводных труб



The Спецификация API 5L является мировым эталоном стальных труб, используемых для транспортировки жидкостей и газов.. Он определяет спектр оценок., от класса B до серии X (х42, Х52, х65, Х70, и т. д.), где цифровой суффикс указывает минимальный гарантированный Указанный минимальный предел текучести (Смис) в килофунтах на квадратный дюйм (кси). Например, Труба API 5L класса X65 гарантирует минимальный предел текучести $65 \текст{ кси}$ ($450 \текст{ МПа}$). Такая высокая прочность необходима для минимизации толщины стенок., тем самым уменьшая общий вес и стоимость трубы, необходимой для выдерживания высокого рабочего давления..

PSL1 против. PSL2: Стратегический выбор для критического обслуживания



Выбор между PSL1 и PSL2 является важным инженерным решением, которое определяет металлургическую целостность и уровень обеспечения качества стальной основы.:

• PSL1 (Уровень спецификации продукта 1): Представляет собой линейную трубу стандартного качества.. Имеет менее строгие пределы химического состава., нет обязательных испытаний на прочность (Шарпи V-образный вырез), и меньше неразрушающего контроля (неразрушающий контроль) требования. Подходит для некритичных, обслуживание низкого давления.

• PSL2 (Уровень спецификации продукта 2): Представляет собой высококачественную линейную трубу, предназначенную для критически важных условий эксплуатации.. Мандат PSL2 налагает:

  1. Ужесточение химических ограничений: Значительно более низкие максимальные пределы содержания углерода, Фосфор (п), и сера (С), что приводит к снижению углеродного эквивалента (CE) для гарантированной свариваемости в полевых условиях.

  2. Обязательная прочность: Испытание на удар CVN требуется при определенных температурах. (часто $0^{\цирк}\текст{С}$ или $-20^{\цирк}\текст{С}$) гарантировать стойкость к хрупкому разрушению, жизненно важное требование в холодном климате или при работе с газом под высоким давлением, где быстрая декомпрессия может вызвать распространение хрупких трещин..

  3. Комплексный неразрушающий контроль: Более тщательный осмотр и испытание тела трубы и сварного шва..

Для серьезных последствий, магистральные трубопроводы высокого давления, выбор в подавляющем большинстве случаев PSL2, поскольку незначительное увеличение стоимости материала легко оправдывается значительным снижением эксплуатационных рисков, связанных с превосходной вязкостью разрушения и предсказуемой целостностью сварного шва..

ДХО: Оптимизация строительной логистики



Термин ДХО (Двойная случайная длина) означает идеальную рабочую длину секций труб, обычно варьируется от $10.7 \текст{ метры}$ к $12.5 \текст{ метры}$. Использование труб ДРЛ – прямая мера экономии в логистике строительства трубопроводов.: более длинные секции труб означают, что на каждый километр проложенного трубопровода требуется меньше сварных швов.. Меньшее количество сварных швов означает меньшие затраты на рабочую силу, сокращение времени проверки, и пропорциональное сокращение количества потенциальных точек отказа, оптимизация сроков строительства и повышение окончательной целостности трубопровода.

2. Металлургический фонд: Состав и характеристики трубопроводов API 5L



Структурные характеристики труб 3LPE начинаются с точной металлургии стали API 5L.. Современные высокопрочные марки (Х60, Х70, и выше) попасть в категорию HSLA (Высокопрочный, Низколегированный) Стали, чья прочность не обусловлена ​​высоким содержанием углерода (что может поставить под угрозу свариваемость) но благодаря передовым технологиям термомеханической обработки и микролегирования..

Химический состав: Стратегия низкого CE

Химический состав тщательно контролируется, чтобы обеспечить как прочность, так и свариваемость в полевых условиях.. Требования PSL2 особенно строги к элементам, влияющим на зону термического влияния. (ЗТВ) во время сварки:

1. Низкий уровень углерода и марганца: Содержится в строгих пределах для управления углеродным эквивалентом. (CE) ниже критических порогов (часто $CE leq 0.43$) предотвратить образование твердых, хрупкий мартенсит в ЗТВ, тем самым избегая холодного растрескивания.

2. Микролегирование (Ванадий, Ниобий, Титан): Минимальные добавки этих элементов являются истинным источником высокого предела текучести.. Они образуют чрезвычайно мелкие выделения карбидов и нитридов., эффективно закрепляет границы зерен стали. Этот очистка зерна и дисперсионное твердение значительно увеличивает SMYS, сохраняя при этом мелкозернистую структуру, жесткая микроструктура.

3. Низкое содержание серы и фосфора: Держится на чрезвычайно низком уровне (например, $P leq 0.020\%$, $Sleq 0.010\%$ для PSL2) свести к минимуму наличие неметаллических включений. Высокое содержание серы создает включения сульфида марганца., которые способствуют пластинчатый разрыв и уменьшить Требование переломов и сопротивление Сульфидное коррозионное растрескивание под напряжением (SSCC) на кислой службе.

Механические требования и вязкость разрушения



Требования к растяжению просты.: материал должен соответствовать требованиям SMYS и указанной минимальной прочности на разрыв или превосходить их. ($Р_м$). Для трубы API 5L X65 PSL2:

• Смис: $450 \текст{ МПа}$ ($65 \текст{ кси}$) минимум.

• $Р_м$: $535 \текст{ МПа}$ ($77 \текст{ кси}$) минимум.

• Отношение текучести к растяжению: Строго ограничено максимумом (часто $0.93$) обеспечить трубе достаточный запас пластической деформируемости (прочность) перед окончательным провалом.

Обязательное Шарпи V-образный вырез (КВН) ударный тестирование для PSL2 является важнейшей гарантией прочности трубы. Тест, проводится при низких температурах, гарантирует, что труба поглотит определенное количество энергии (например, $40 \текст{ Джоули}$ для тела, $27 \текст{ Джоули}$ для сварки ЗТВ) без распространения хрупкого разрушения, необходим для безопасности трубопроводов при работе с газом под высоким давлением, где быстрое распространение трещин является основным риском.

Параметр	Спецификация API 5L X65 PSL2	Стандартный (API 5Л)	Термическая обработка / Обработка
Минимальная сила урожайности	$450 \текст{ МПа}$ ($65 \текст{ кси}$)	API 5L PSL2	Термомеханический контролируемый процесс (ТМКП) или Нормализация / закалка & Закалка (вопрос&Т).
Максимальный углеродный эквивалент	$\лек 0.43$ (На практике обычно ниже)	API 5L, Приложение F (Свариваемость)	Разработан с помощью микролегирования (В, Нб, Из) чтобы обеспечить низкий $\текст{CE}$ после обработки.
Минимальная прочность CVN	$\geq 40 \текст{ Джоули}$ (Тело) при определенной минимальной температуре	API 5L Приложение J/Приложение K	Обязательно для PSL2, чтобы гарантировать возможность остановки перелома..
Таблица толщины стенок	На основе графиков ASME B36.10M и расчетного давления.	API 5Л & Коды ASME B31	Допуски по OD и WT строго контролируются. (см. объединенную таблицу).

---

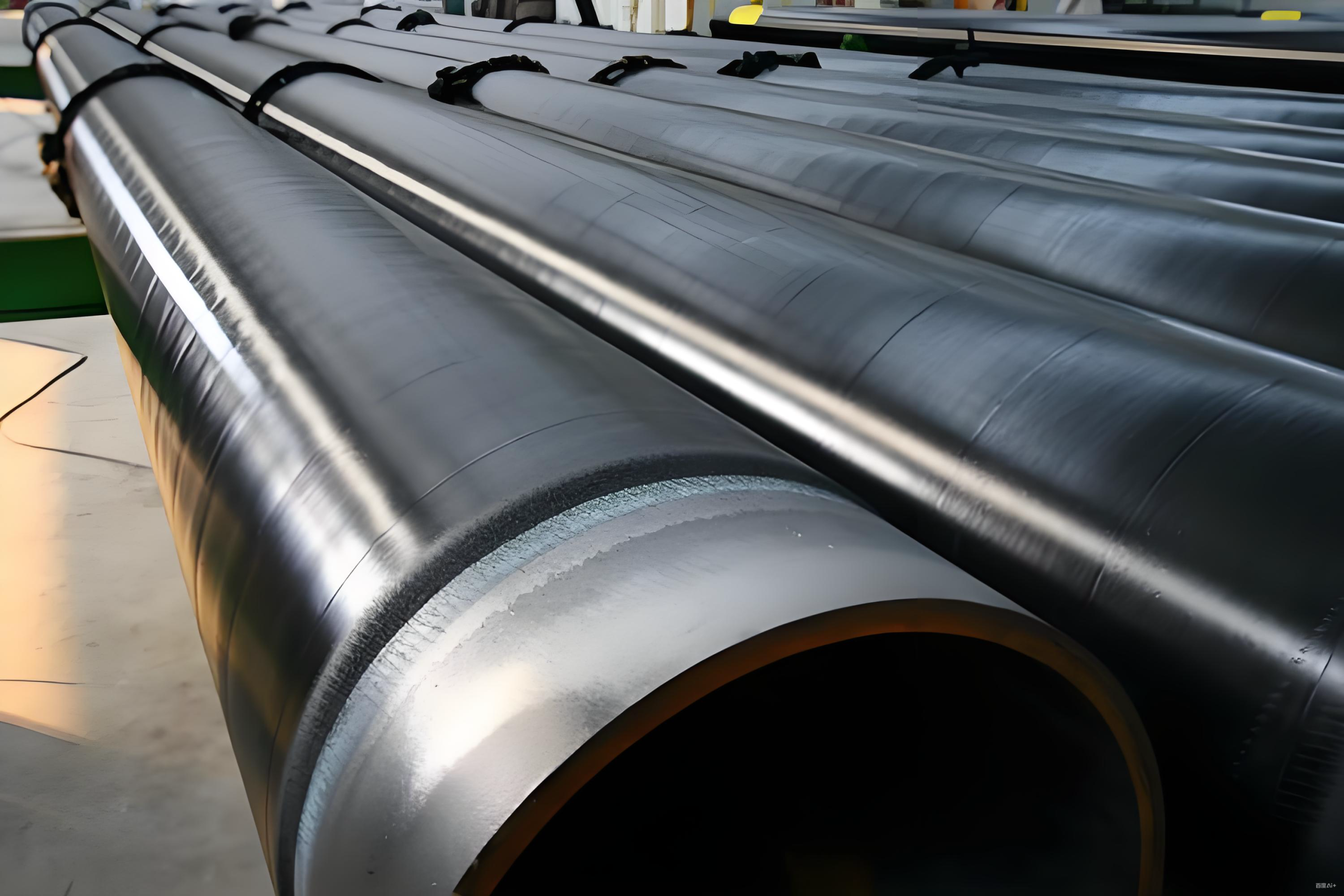

3. Защитная броня: Антикоррозионная система 3LPE



Второй, одинаково важно, половина продукта - это Трехслойный полиэтилен (3ЛПЭ) покрытие, который действует как надежный, длительный барьер против коррозийных сил подземной среды. Система 3LPE является международным стандартом., определяется прежде всего ИСО 21809-1 (Нефтяная и газовая промышленность. Наружные покрытия трубопроводов.) или исторический ОТ 30670.

Трехуровневая структура и функциональная синергия

Сила системы 3LPE заключается в ее функциональной синергии., достигается посредством трех различных, ламинированные слои, каждый служит важной цели:

1. Слой 1: Эпоксидная смола Fusion Bond (ФБЕ): Это первичный слой защиты от коррозии и основа адгезии. FBE представляет собой чрезвычайно химически стойкий термореактивный полимер, наносимый электростатически в виде сухого порошка на нагретую стальную поверхность.. Его основная функция – обеспечить необходимое электрохимический барьер и прочная химическая связь со сталью. FBE демонстрирует отличные Катодный разрыв (Диск) сопротивление, это способность противостоять распространению коррозии под покрытием в отпуске. (точечное отверстие) объекты, находящиеся под воздействием системы катодной защиты.

2. Слой 2: Сополимерный клей (Сополимер): Это связующий слой который химически связывает FBE (Слой 1) к полиэтилену (Слой 3). Это модифицированный полиолефин с функциональными группами, которые химически реагируют с эпоксидным слоем, одновременно плавясь и сплавляясь с экструдированным полиэтиленовым слоем.. Этот слой обеспечивает целостность трехслойной композитной структуры..

3. Слой 3: Экструдированный полиэтилен (ЧП): Это механический и влагозащитный слой. Наносится расплавленным пластиком, выдавленным на трубу., этот слой обеспечивает превосходную устойчивость к нагрузкам на почву, истирание, повреждение от удара при обращении, и проникновение влаги. Это полиэтилен высокой или средней плотности. (ПНД/МДПЭ) устойчив к УФ-излучению и чрезвычайно долговечен, обеспечение физической защиты слоя FBE на протяжении всего срока службы трубы, который может охватывать 50 к 100 годы.

Процесс подачи заявки и контроль качества



Получение высококачественного покрытия 3LPE — сложная задача., многоэтапный процесс, в котором первостепенное значение имеет идеальная подготовка поверхности:

1. Подготовка поверхности (Дробеструйная очистка): Поверхность трубы тщательно очищается стальной дробью или дробеструйной очисткой для достижения уровня чистоты. на 2.5 (Рядом с белым металлом) или на 3 (Белый Металл) и определенный профиль поверхности (шероховатость, обычно $Р_з geq 50 \мютекст{м}$). Этот профиль важен для механического и химического соединения слоя FBE..

2. Нагрев и предварительная обработка: Труба нагревается до оптимальной температуры применения. (например, $200^{\цирк}\текст{С}$ к $230^{\цирк}\текст{С}$) для облегчения плавления порошка FBE.

3. Приложение ФБЕ: Порошок FBE наносится электростатическими распылителями.. Под воздействием тепла порошок плавится и химически отверждается. (перекрестная ссылка) в жесткий, непрерывный фильм, образуя первичную связь со сталью.

4. Нанесение клея и полиэтилена: Пока FBE все еще горяч, сополимерный клей, а затем полиэтилен (ЧП) наносятся методом экструзии. Слои сливаются воедино, образуя непрерывный, ламинированные ножны.

5. Проверка и тестирование: Готовое покрытие подвергается неразрушающему контролю., в первую очередь с помощью Праздничный детектор (испытание искры высоким напряжением) для обнаружения и маркировки любых отверстий или разрывов. Толщина покрытия также проверяется. (обычно $2.5 \текст{ мм}$ к $3.5 \текст{ мм}$ для $3\текст{ЛПЭ}$). Разрушающий контроль (Адгезия отслаивания и катодное отслоение) выполняется на тестовых кольцах или купонах для проверки долгосрочных гарантий производительности системы..

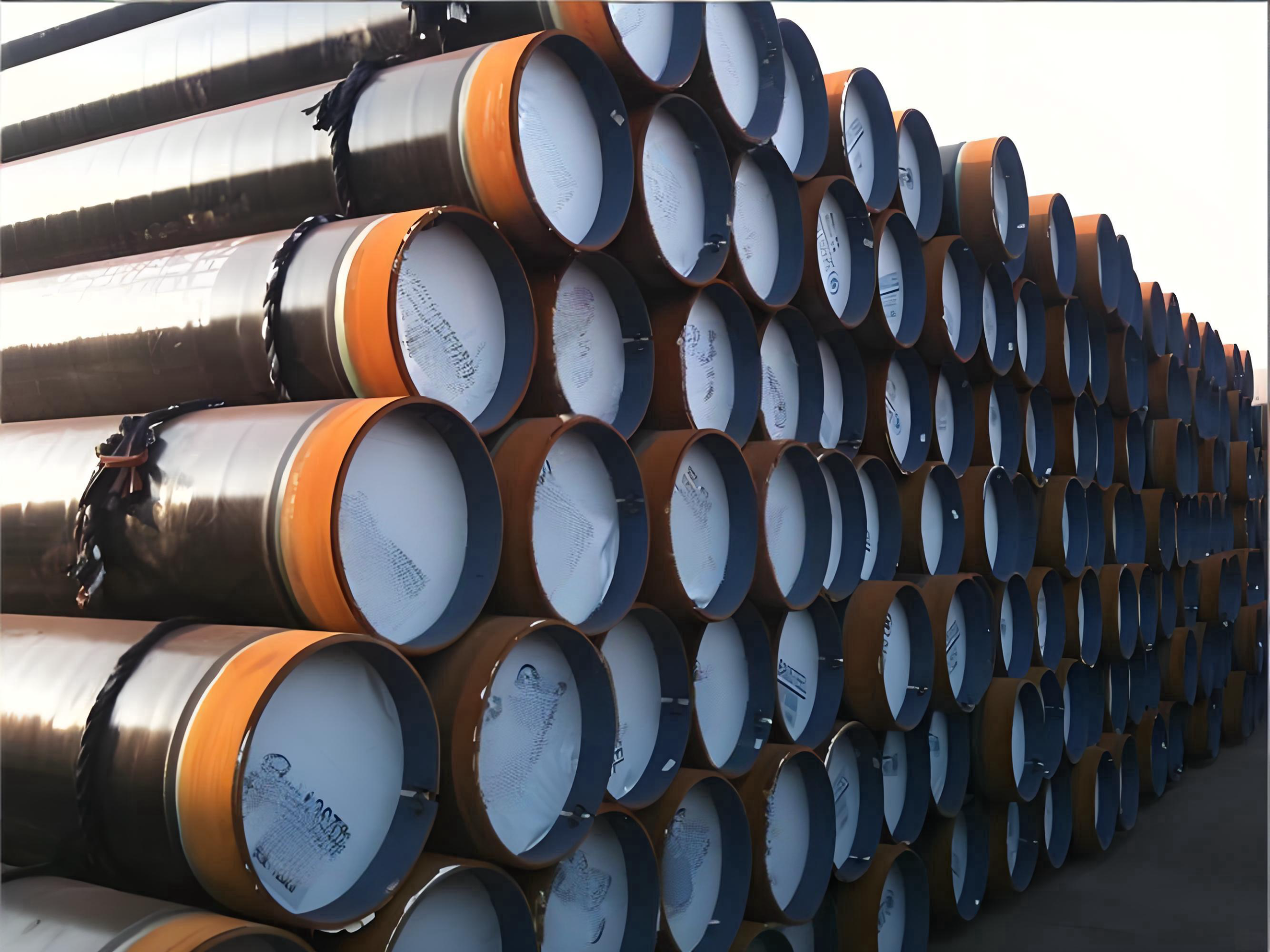

4. Спецификация, Функции, и приложения: Интегрированный продукт



Последняя труба 3LPE API 5L PSL2 DRL представляет собой интегрированную систему, рассчитанную на максимальную долговечность и минимальные затраты в течение жизненного цикла.. Сочетание характеристик обеспечивает компонент, который является структурно безопасным и экологически прочным..

Критические показатели эффективности покрытия 3LPE



Основной показатель качества 3LPE выходит за рамки простой толщины.:

• Катодный разрыв (Диск) Сопротивление: Это самый важный тест. Он измеряет диаметр участка, где покрытие теряет адгезию в районе намеренного отпуска. (точечное отверстие) после погружения в электролит и воздействия отрицательного напряжения (имитация катодной защиты) в течение длительного периода (например, 28 дней или 90 дни) при повышенной температуре (например, $60^{\цирк}\текст{С}$). Небольшой радиус отсоединения является окончательным доказательством долгосрочной электрохимической защиты..

• Прочность на адгезию (Пилинг-тест): Измеряет силу, необходимую для снятия покрытия с поверхности трубы., обеспечение достаточной прочности сварного соединения между сталью и FBE, чтобы выдерживать напряжение сдвига грунта..

• Устойчивость к ударам и вдавливанию: Измеряет способность покрытия противостоять повреждениям от острых камней или операций по обратной засыпке., обеспечение того, чтобы полиэтиленовый слой сохранял свою механическую барьерную функцию.

Комбинированные характеристики конечного продукта



Категория функции	Описание	Преимущества для целостности трубопровода
Структурный	API 5L PSL2 Высокопрочная сталь (от X42 до X70)	Выдерживает высокое внутреннее давление при минимальной толщине стенок.; снижение стоимости материала.
Сварная целостность	Низкоуглеродный эквивалент (CE) и низкий P/S (PSL2)	Гарантирует предсказуемую свариваемость в полевых условиях и сводит к минимуму склонность к образованию трещин в ЗТВ..
Долговечность	3Слой ЛПЭ 3 (полиэтилен)	Отличная устойчивость к истиранию, обработка повреждений, и стресс почвы на протяжении десятилетий.
Защита от коррозии	3Слой ЛПЭ 1 (ФБЕ) & Низкая скорость CD	Обеспечивает надежный электрохимический барьер.; долговременная защита под катодной защитой.
Логистика	ДХО (Двойная случайная длина)	Минимизирует количество сварных швов в полевых условиях., сокращение сроков строительства, затраты на рабочую силу, и полевой риск.
Безопасность	Обязательная прочность CVN (PSL2)	Гарантирует устойчивость к хрупкому разрушению и распространению трещин в условиях холода или эксплуатации в условиях высоких напряжений..

Приложения



Труба 3LPE API 5L PSL2 DRL является выбором по умолчанию для крупных проектов по передаче энергии во всем мире.:

1. Береговые трубопроводы для транспортировки нефти и газа: Магистральная труба, особенно больших диаметров ($>\текст{НПС } 20$), пересекая различные местности.

2. Трубопроводы для воды и шлама: Используется в горнодобывающих и коммунальных проектах, где требуется высокая прочность и необходима внешняя защита от коррозии..

3. Распределительные сети: Для крупных магистральных линий, составляющих основу газораспределительных систем., требующие длительного срока службы и высоких коэффициентов безопасности.

В таблицах ниже представлен окончательный синтез ключевых спецификаций., интеграция материала трубы и системы покрытия в единое определение продукта.

Комплексные таблицы технических данных



Параметр	Стандарт материала/покрытия & Спецификация	Стальная подложка (API 5L PSL2)	Система покрытия (3ЛПЭ)
Первичный стандарт	API 5L PSL2 & ИСО 21809-1 (или DIN 30670)	Высокопрочный низколегированный (HSLA) Сталь	Эпоксидная смола Fusion Bond (ФБЕ), Сополимерный клей, полиэтилен (ЧП)
Химические требования	Низкий CE, п $\лек 0.020\%$, С $\лек 0.010\%$ (Обязательный PSL2)	Строгие ограничения на V, Нб, Ти-контент	N/a (Полимерная химия)
Термическая обработка	TMCP или Q&Т (для X65 и выше)	Требуется для достижения мелкозернистой структуры и высокого предела текучести.	Лечение (Сшивка) слоя FBE
Тип размера	ДХО (Двойная случайная длина: $10.7 \текст{ м}$ к $12.5 \текст{ м}$)	ОТ: $\вечер 0.5\%$, ВТ: $\вечер 10\%$ номинального	Толщина покрытия: Обычно $2.5 \текст{ мм}$ к $3.5 \текст{ мм}$
Требование к растяжению	Гарантированный СМИС, $\текст{Й.С.}/\текст{Т.С.}$ соотношение ограничено ($\лек 0.93$)	N/a (Механическая прочность, обеспечиваемая сталью)	N/a
Ключевой тест производительности	Испытание на удар CVN (Вязкость разрушения)	Катодный разрыв (Диск), Адгезия отслаивания, Обнаружение праздников
Фокус на приложениях	Высокое давление, критическая служба, береговая передача	Долгосрочная защита от коррозии в почве/водной среде

---

API 5L класс (Пример PSL2)	Минимальный предел текучести (МПа/кси)	Минимальная энергия CVN (Джоули)	Допуски по толщине стенок (%)
х42	$290 \текст{ МПа} / 42 \текст{ кси}$	$27 \текст{ Дж}$	$\вечер 10\%$ номинальной массы
Х52	$360 \текст{ МПа} / 52 \текст{ кси}$	$34 \текст{ Дж}$	$\вечер 10\%$ номинальной массы
х65	$450 \текст{ МПа} / 65 \текст{ кси}$	$40 \текст{ Дж}$	$\вечер 10\%$ номинальной массы
Х70	$485 \текст{ МПа} / 70 \текст{ кси}$	$40 \текст{ Дж}$	$\вечер 10\%$ номинальной массы

Антикоррозионная труба 3LPE, построен на структурном фундаменте из стали API 5L PSL2 DRL., является воплощением инженерной надежности. Он представляет собой наиболее полный ответ отрасли на двойную угрозу структурного разрушения и ухудшения состояния окружающей среды.. Прочность трубы, гарантировано строгими металлургическими и механическими спецификациями PSL2 (особенно обязательная вязкость разрушения в тесте CVN), обеспечивает сдерживание давления.
