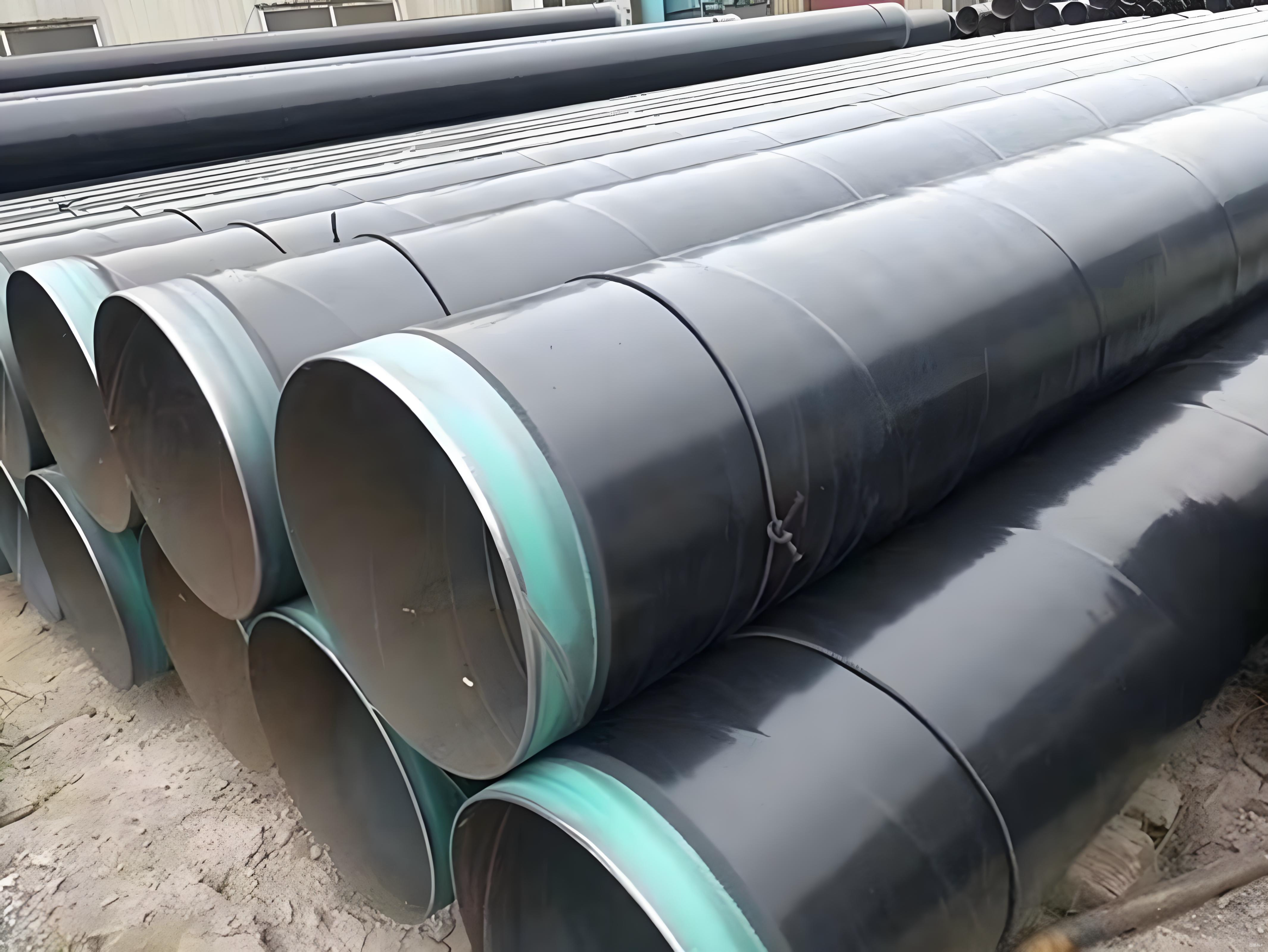

Нерушимый барьер: Инженерная долговечность бесшовных изделий ASTM A36 / Труба Q235 с покрытием 3LPE



В основе современной промышленной и муниципальной инфраструктуры часто лежит надежная транспортировка больших объемов жидкостей — воды., сточные воды, контуры охлаждения, и газы низкого давления. В отличие от высоких ставок, среда с высоким давлением, требующая использования экзотических высокопрочных сплавов, эти общие коммунальные системы отдают приоритет экономичный материал, абсолютная надежность против внешней коррозии, и максимальный срок службы. Этот точный инженерный баланс воплощен в Антикоррозионная труба изготовлен из Бесшовный ASTM A36 / Q235 Углеродистая сталь, универсально защищен отраслевым стандартом Трехслойный полиэтилен (3ЛПЭ) система покрытия. Этот продукт представляет собой мастер-класс по оптимизации стоимости., где выбор экономичной, но структурно прочной стальной основы стратегически сочетается со сложной, многолетняя система защиты от коррозии.

Основное отличие этого продукта заключается в выборе материала.: ASTM A36 (фундаментальный стандарт США на конструкционную сталь) и его близкий китайский аналог, Q235. Это универсальные, низкоуглеродистые стали, основным достоинством которых является присущая им экономичность., отличная формуемость, и превосходная свариваемость. Они обладают достаточным пределом текучести. (примерно $250 \текст{ МПа}$ или $36 \текст{ кси}$) для требований к давлению от низкого до среднего, структурные опоры, и транспортировка большого диаметра, где толщина, а не прочность сплава, содержит рабочее давление. При бесшовном изготовлении (процесс, который исключает уязвимость продольного сварного шва) труба получает жизненно важную гарантию целостности и однородности по окружности.. Затем вся сборка трансформируется за счет применения брони 3LPE., превращение простого стального трубопровода в инженерный объект, способный противостоять коррозийному натиску подземных условий для 50 лет или больше. Анализировать этот продукт — значит исследовать необходимую синергию между фундаментальной металлургией и, точное изготовление труб, и передовая наука о полимерах, которая в совокупности гарантирует его долгосрочную функцию..

1. Основы структурной экономики: Бесшовные ASTM A36 и Q235



Решение использовать бесшовную трубу A36 или Q235 основывается на расчете достаточности.. Для таких применений, как водозаборные линии охлаждающей воды большого диаметра или распределительные сети., необходимая толщина стенок (ВТ) часто определяется больше механической стабильностью и надежностью в обращении, чем внутренним давлением жидкости., который может быть умеренным. В таких случаях, определение дорогостоящих высокопрочных сталей (как API 5L X65) было бы чрезмерным, неоправданно высокие затраты без обеспечения соразмерной выгоды для безопасности или функциональности.

АСТМ А36 и К235: Общность углеродистой стали



ASTM A36 и Q235 принципиально эквивалентны с точки зрения инженерной полезности., обе являются низкоуглеродистыми конструкционными сталями с гарантированным минимальным пределом текучести..

• ASTM A36: Гарантированный минимальный предел текучести ($Р_{эХ}$) из $36 \текст{ кси}$ ($250 \текст{ МПа}$) и минимальная прочность на разрыв ($Р_м$) из $58 \текст{ кси}$ ($400 \текст{ МПа}$). Его химический состав широк., обеспечение превосходной свариваемости благодаря умеренному содержанию углерода (обычно $\лек 0.26\%$) и контролируемый марганец.

• Q235: Буквальный перевод, это означает минимальный предел текучести $235 \текст{ МПа}$ ($34 \текст{ кси}$). Это основная конструкционная сталь в Азии., характеризуются аналогичными низкоуглеродными свойствами, обеспечивает превосходную обрабатываемость и простоту изготовления по сравнению с микролегированными марками HSLA..

Важнейшее преимущество этих сортов, за пределами стоимости, лежит в их предсказуемые свойства изготовления. Их легко резать, форма, и сваривать в полевых условиях без сложного предварительного нагрева и послесварочной термообработки, часто требуемых для высокопрочных или легированных сталей., упрощение общего процесса строительства.

Бесшовный мандат: Честность превыше стоимости

Хотя A36/Q235 часто поставляется в виде сварной трубы. (ВПВ или LSAW) из-за экономической эффективности, требование о бесшовный Подложка указывает спецификацию, в которой целостность на 360 градусов не подлежит обсуждению.. Бесшовная труба, изготавливается путем прошивки цельной заготовки и прокатки ее до окончательных размеров., обладает присущей ему однородностью по всей окружности, свободный от механических, металлургический, и геометрические несоответствия, которые могут возникнуть в сварном шве. Эта целостность жизненно важна для:

1. Равномерная сила: Критично в приложениях, связанных со сложными структурными нагрузками или умеренным изгибом..

2. Постоянная адгезия 3LPE: Бесшовная поверхность обеспечивает безупречную основу для последующей пескоструйной очистки и нанесения эпоксидной смолы Fusion Bond. (ФБЕ) приложение, устранение возможности возникновения шероховатости сварного шва или заусенцев, которые могут поставить под угрозу основную прочность сцепления покрытия..

По сути, бесшовная труба A36/Q235 представляет собой экономически оптимизированное решение, которое жертвует некоторой прочностью ради гарантированного уровня структурной чистоты., идеальная основа для применения многолетней защиты от коррозии.

2. Металлургический профиль и производственный контроль основы



Производство бесшовных труб A36/Q235 требует соблюдения соответствующих стандартов., которые определяют не только конечные механические свойства, но и приемлемый химический состав.. Процесс изготовления, который обычно подпадает под такие стандарты, как АСТМ А53, А106, или конкретные спецификации бесшовных труб при использовании химии A36/Q235, включает в себя строгие меры контроля.

Химический состав и контроль процесса



Хотя химические пределы для A36 и Q235 более щедры, чем для высокопрочных трубопроводных сталей., ими еще нужно точно управлять:

1. Углерод (С): Обычно ограничивается $\лек 0.26\%$ (A36) или подобное (Q235). Этот уровень достаточно низок, чтобы обеспечить превосходную сварку плавлением без значительного упрочнения, но достаточно высок, чтобы достичь заданного минимального предела текучести без дорогостоящих добавок сплава..

2. Марганец (Мин.): Используется в основном для раскисления и дополнительного укрепления., обычно ограничено вокруг $1.20\%$ (в зависимости от ВТ).

3. Фосфор (п) и сера (С): Должен контролироваться до низкого уровня. (например, $\лек 0.040\%$) для минимизации неметаллических включений, которые могут снизить ударную вязкость стали и действовать как точки зарождения питтинговой коррозии в случае повреждения покрытия..

Бесшовные трубы обычно поставляются в “как бросается” состояние, или иногда нормализуется или снимается напряжение в зависимости от окончательного размера и применения. Поскольку минимальная прочность относительно невелика, сложная термическая обработка, такая как закалка и отпуск (вопрос&Т) или термомеханическая контролируемая обработка (ТМКП) не требуется, упрощение и удешевление производства труб.

Марка материала (Субстрат)	Стандартный	С (Макс %)	Мин. (Макс %)	п (Макс %)	С (Макс %)	Требование к термообработке
ASTM A36	ASTM A36 / А53	0.26	1.20	0.040	0.050	Прокатный или нормализованный (в зависимости от толщины)
Q235	ГБ/Т 700 / ГБ/Т 8163	0.22	1.40	0.045	0.045	Прокатный или нормализованный

Требования к растяжению и размерам



Требования к растяжению служат основой для структурной целостности., гарантия того, что труба выдержит манипуляции и расчетные эксплуатационные нагрузки.

Марка материала	Минимальная сила урожайности (МПа / кси)	Минимальная прочность на растяжение (МПа / кси)	Минимальное удлинение (А,%)
ASTM A36	$250 \текст{ МПа} / 36 \текст{ кси}$	$400 \текст{ МПа} / 58 \текст{ кси}$	23
Q235	$235 \текст{ МПа} / 34 \текст{ кси}$	$370 \текст{ МПа} / 53 \текст{ кси}$	26

The допуски на размеры для бесшовных труб обычно регулируются такими стандартами, как ASME B36.10M., который определяет график (СЧ 40, СЧ 80, и т. д.) и габаритные размеры. Бесшовные трубы по своей природе имеют более широкий диапазон допусков по толщине стенки, чем сварные трубы., обычно $\вечер 12.5\%$ номинальной толщины стенки, но его однородность по окружности превосходит, преимущество, которое значительно способствует равномерности последующего нанесения покрытия..

3. Защита, длившаяся десятилетиями: Нанесение 3LPE на бесшовную сталь



Система покрытия 3LPE является незаменимым дополнением к бесшовной стали A36/Q235., обеспечение того, чтобы структурная целостность трубы не была нарушена внешней коррозией в течение срока ее службы.. Покрытие должно противостоять непрекращающемуся разрушению из-за химического состава почвы., попадание воды, бактериальная активность, и электрохимический процесс коррозии.

Система и стандарты 3LPE



Система 3LPE предусмотрена такими стандартами, как ИСО 21809-1 и основополагающий немецкий стандарт ОТ 30670, определение трехслойной структуры:

1. Слой 1: Эпоксидная смола Fusion Bond (ФБЕ): Первичный коррозионный барьер, химически связанный со сталью. Его термореактивные свойства обеспечивают отличную адгезию и, критически, превосходно Катодный разрыв (Диск) сопротивление— способность противостоять распространению коррозии под электрохимическим воздействием..

2. Слой 2: Сополимерный клей: Промежуточный слой, который химически связывает слой FBE с верхним полиэтиленовым покрытием., обеспечение структурной целостности ламинированного экрана.

3. Слой 3: Экструдированный полиэтилен (ЧП): Толстый, прочная внешняя оболочка обеспечивает механическая защита против обработки повреждений, удар горной породы при обратной засыпке, и стресс почвы, сохраняя целостность важнейшего слоя FBE ниже.

Процесс нанесения покрытия: Использование преимущества бесшовности



Процесс подачи заявки должен строго контролироваться., используя гладкую, бездефектная поверхность бесшовной трубы с максимальной выгодой:

1. Подготовка поверхности (АТ 2,5/ИН 3): Труба тщательно очищается струйной очисткой до состояния, близкого к белому металлу. (на 2.5) с заданным профилем анкера (шероховатость) максимизировать площадь поверхности химической связи FBE.

2. Приложение ФБЕ: Предварительно нагретая труба подвергается электростатическому напылению порошка FBE., который тает и мгновенно затвердевает, образуя тонкий, пленка с высокой адгезией. Отсутствие сварного шва исключает необходимость сложной предварительной шлифовки или обработки сварного шва., упрощение контроля качества.

3. ПЭ Экструзия: Хотя FBE все еще находится в состоянии, восприимчивом к облигациям, клей, а затем расплавленный полиэтилен выдавливается на трубу.. Однородность материала бесшовных труб сводит к минимуму любые колебания температуры или дифференциальное охлаждение, которые в противном случае могли бы возникнуть вблизи сварного шва., что приводит к более однородной и свободной от напряжений структуре конечного покрытия.

Критическое тестирование и гарантия долговечности



Долговечность продукта — его определяющая особенность — подтверждается строгими испытаниями.:

• Катодный разрыв (Диск): Самый важный тест на долголетие. Небольшой радиус CD после длительного воздействия (например, 90 дней в $60^{\цирк}\текст{С}$) доказывает способность покрытия противостоять электрохимическому разрушению, что имеет первостепенное значение для долгой службы, заглубленный трубопровод.

• Адгезия (Сила отслаивания): Измеряет физическую силу, необходимую для отделения композита FBE/PE от стали., доказательство устойчивости сварного соединения к внешним силам сдвига.

• Обнаружение праздников: Неразрушающий высоковольтный контроль по всей длине трубы для обеспечения полного отсутствия в покрытии отверстий и дефектов., что в противном случае привело бы к немедленной локализованной питтинговой коррозии..

4. Приложение, Функции, и рыночная стратегия



Бесшовные трубы A36/Q235 с покрытием 3LPE занимают важнейшую нишу на мировом рынке., обеспечение надежности бесшовной конструкции и долговечности 3LPE при эффективной стоимости, подходящей для больших объемов производства., перекачка некритической жидкости.

Ключевые особенности и ценностное предложение



Категория функции	Описательная функция	Инженерное обоснование
Материальная база	ASTM A36 / Q235 Низкоуглеродистая сталь	Экономически эффективным, превосходная свариваемость, достаточная прочность для низкого/среднего давления.
Целостность трубы	Бесшовное производство	Гарантии $360^{\цирк}$ единообразие, устранение дефектов конструкции/покрытия сварного шва.
Защита от коррозии	3Система ЛПЭ (ФБЭ/клей/ПЭ)	Обеспечивает защиту двойного действия.: Электрохимический (ФБЕ) и механический (ЧП).
Долголетие	Низкая скорость катодного отслоения	Обеспечивает срок службы труб 50+ лет в агрессивной почвенной среде.
Простота изготовления	Отличная свариваемость основания	Упрощает объединение полей, снижение требуемого предварительного нагрева/PWHT по сравнению с марками HSLA.

Приложения



Этот продукт является основным выбором для крупномасштабных коммунальных и промышленных перевозок.:

1. Муниципальные системы водоснабжения и канализации: Магистральные магистрали и канализационные коллекторы большого диаметра, требующая огромной пропускной способности и абсолютной надежности от коррозии для инфраструктуры общественного здравоохранения.

2. Линии пожаротушения и охлаждающей воды: Промышленные предприятия, электростанции, и нефтеперерабатывающие заводы используют эти линии для больших объемов, циркуляция низкого давления, там, где важна коррозионная стойкость, но не важен высокий предел текучести.

3. Промышленные воздуховоды и вентиляционные каналы: Применяется на горнодобывающих и перерабатывающих предприятиях, где труба служит конструктивным элементом вентиляции., требующая хорошей механической целостности в сочетании с внешней устойчивостью к агрессивным средам.

5. Синтез и заключение: Надежная рабочая лошадка



Антикоррозионная труба, изготовленная из бесшовной стали ASTM A36 или Q235 с покрытием 3LPE, является наглядным примером инженерной мысли, ориентированной на устойчивое управление активами. Он признает, что для подавляющего большинства трубопроводной инфраструктуры, главная угроза – это не давление изнутри, но неумолимые химические и физические силы извне. Благодаря сочетанию структурной однородности бесшовной низкоуглеродистой стали — экономически выгодно., простой в изготовлении, и предсказуемость размеров — с непревзойденной долговечностью и электрохимической защитой системы 3LPE., производители предлагают решения для труб, обеспечивающие оптимальную долгосрочную выгоду. Этот продукт гарантирует, что системы, предназначенные для повседневного, потоки большого объема будут продолжать надежно работать в течение нескольких поколений, доказывая, что самое передовое инженерное решение часто является тем, которое идеально балансирует экономику, структурная целостность, и бескомпромиссная защита окружающей среды.

Комплексные таблицы технических данных



Параметр	Стальная подложка (ASTM A36 / Q235)	Тип трубы & Стандартный	Система покрытия (3ЛПЭ)
Первичный стандарт	ASTM A36 / Q235 (ГБ/Т 700)	Бесшовный (А53 / А106 / A36) & АСМЭ Б36.10М	ИСО 21809-1 / ОТ 30670
Тип материала	Низкоуглеродистая конструкционная сталь	Бесшовные горячекатаные трубы	Трехслойный полиэтиленовый композит
Допуск размера	ОТ: $\вечер 1\%$ номинального; ВТ: $\вечер 12.5\%$ номинального	Допуски по размерам бесшовных труб	Толщина покрытия: $\вечер 10\%$ номинального (например, $3.0 \текст{ мм}$)
Химический фокус	Низкий уровень C, Контролируемый Мн (для хорошей свариваемости)	N/a	Полиэтилен высокой плотности (ПНД) или MDPE для верхнего покрытия
Требование к растяжению	$Р_{эХ} \geq 235 \текст{ МПа}$ к $250 \текст{ МПа}$	N/a (Механическая прочность, обеспечиваемая сталью)	N/a
Ключевой тест производительности	Испытание на растяжение, Гидростатический тест	Катодный разрыв, Адгезия (Пилинг-тест), Обнаружение праздников
Фокус на приложениях	Общая перевозка жидкости, структурные опоры, умеренное давление	Вода, Сточные воды, Охлаждающие контуры, Некритический газ/воздух
